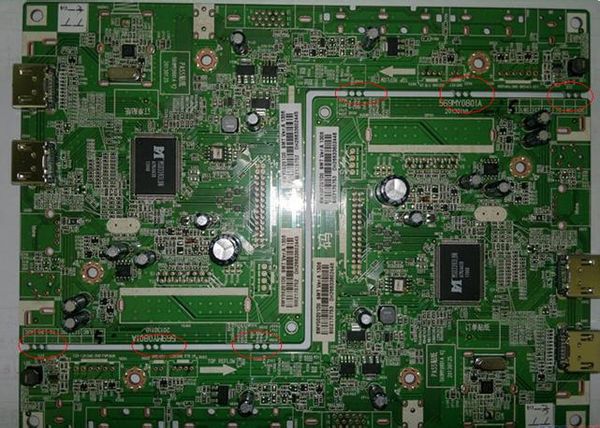

PCB拼板主要是為了方便生產，提高工作效率，現在主要拼板方式有V槽、橋連、郵票孔這三種方式，可以根據PCB拼板的大小，尺寸，規格來進行選擇拼板方式。就目前來說，V槽的pcb拼板方式是應用最為廣泛的，但隨著pcb板分板要求及工藝等的不一樣，橋連及郵票孔拼板應用也日漸增多。郵票孔拼板鏈接就是采用很小的孔把板與板之間連接起來，看起來像郵票上面的鋸齒形狀，用郵票孔連接可以有效的控制板與板之間的毛刺。
郵票孔pcb板拼板方式
東莞創威郵票孔pcb分板機的常用四種型號：
一，郵票孔pcb分板機，氣動沖床式郵票孔pcb分板機，CWPE（要選用此型號，需要根據PCB/FPC郵票孔拼版來制作一套相應的五金沖切模，然后安裝到PCB/FPC氣動沖床式郵票孔pcb分板機便可進行分切操作。可一次性分切出一整版的PCB/FPC板。由于只要更換不同的沖壓模便可同時分切硬PCB及軟FPC板，已大量使用在手機，內存卡，數碼像機等生產電子企業之中，由于多年來東莞創威分板機設備良好的使用穩定性，性能及完好的售后服務體系，深得廣大客戶的贊譽。此型號分板機CWPE動力來源于干燥的氣體。）

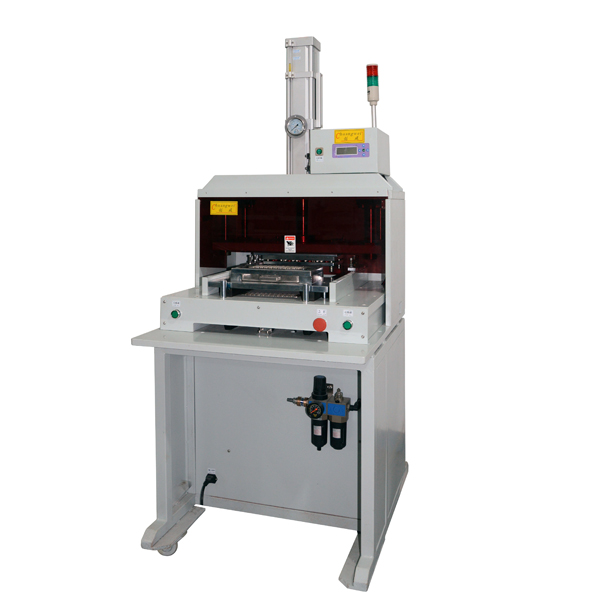

郵票孔pcb分板機，氣動沖床式郵票孔pcb分板機，CWPE
把分板沖模安裝在郵票孔pcb分板機，氣動沖床式郵票孔pcb分板機，CWPE，把要分切的PCB/FPC郵票孔板放于下模對應位置，按啟動開關可進行一次性分板，工作中下模采用自動推拉，減輕勞動強度,更提高安全度，同時取放成品十分方便。
郵票孔pcb分板機，氣動沖床式郵票孔pcb分板機，CWPE應用于：手機，數碼像機，電子配件，電腦，汽車等的電路板批量模切，切割多聯電路板時，能發揮最大效果。電子行業如手機板，內存卡，手機軟線路，HDI（高密度印刷電路板）、FPCB(柔性電路板）和FCCL(柔性覆銅箔層壓板)等分割。對于大批量通槽式PCB基板和軟性線路板（FPC）的分割，效率尤為顯著。
郵票孔pcb分板機，氣動沖床式郵票孔pcb分板機，CWPE特點：
1、自動化程度高，操作簡單安全
2、可更換多款模具，且換模方便容易
3、下模自動進出，取放產品方便，成品可落入抽屜
4、將切板時產生的內應力降至最低并且避免錫裂
5、沖切半成品PCB、 FPC效率極高
郵票孔pcb分板機，氣動沖床式郵票孔pcb分板機，CWPE規格：
1、分板機型號：CWPE
2、輸入電壓：110/220VAC
3、工作氣壓：0.50-0.70干燥氣源
4、沖切出力(噸數):3（可定制做到30噸）
5、放板工作面積:330*220(MM)
6、重量:530 (KG)
7、機器尺寸:730*810*1700(MM)
二，沖壓式郵票孔pcb分板機，自動曲線郵票孔pcb分板機，CWPL（要選用此型號，需要根據PCB/FPC郵票孔拼版來制作一套相應的五金沖切模，然后安裝到PCB/FPC氣動沖床式郵票孔pcb分板機便可進行分切操作。可一次性分切出一整版的PCB/FPC板，可以一次性分切出12片或是20片的小板，極大的提高了生產效率。。由于只要更換不同的沖壓模便可同時分切硬PCB及軟FPC板，已大量使用在手機，內存卡，數碼像機等生產電子企業之中。）

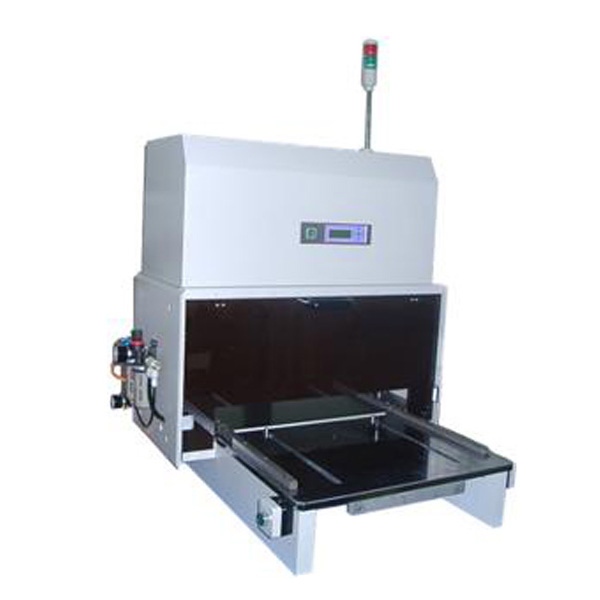

沖壓式郵票孔pcb分板機，自動曲線郵票孔pcb分板機，CWPL
工作原理基本郵票孔pcb分板機，氣動沖床式郵票孔pcb分板機，CWPE，區別在于沖切模的動力來源不同，一個是氣動，一個是機構運動；還有是一個屬于桌面型的，另一個是便于移動型的；在選用時可根據工廠廠房及產線等情況來決定選用。還有就是CWPL機型的放板工作臺面積要比CWPE大些。選用時還要看所分切pcb板的面積大小。

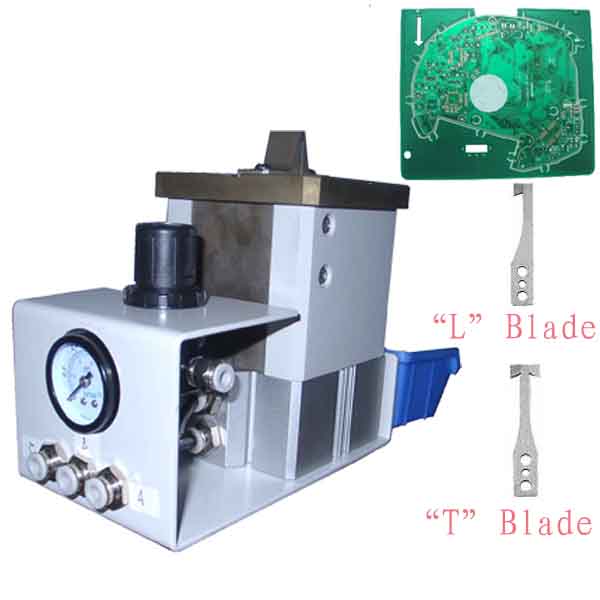

三，單點郵票孔pcb分板機，鉤刀式郵票孔pcb分板機，CWV-LT（此型號P郵票孔pcb分板機是利于“T”或“L”型鉤刀刀片沖切來進行郵票孔pcb的單連接點分切，當客戶需要分切郵票孔pcb的型號及數量不多時可選用此種方式，具有較高的經濟性。利用氣動方式來驅動加工分板。）
單點鉤刀式PCB曲線式分板機，CWV-LT
單點郵票孔pcb分板機，鉤刀式郵票孔pcb分板機，CWV-LT特點：
1，全氣動控制，操作簡單
2，適合分切各種PCB連接點
3，鉤刀式工作，鉤刀之外形可訂做
4，替換鉤刀方便快捷
5，體積小，不損傷基板及基板上之零件
四，銑刀式郵票孔pcb分板機，全自動郵票孔pcb分板機，CW-F01（全自動郵票孔pcb分板機，CW-F01是一臺利用銑刀高速運轉將多連片方式的PCB板按預先編輯好的路徑分割的程式分板機設備。取代了人工折斷、C-CUT或PUSH的切割瑕疵，提高產品質量，減少報廢率，本程式分板機采用人機界面WindowsXP作業系統，簡明而人性化的界面設計，自動切割路徑校正系統，高像素CCD程序制作及區塊程序和單步程序編輯及修改，兩平臺交互工作的PCB的上下料裝置，能有效地降低機器等待時間，從而達到理想的生產效率。此機型分板應力在四種郵票孔pcb分板機中是最小的，通過兩個工作平臺輪流作業，可進行全自動的分板作業流程。）

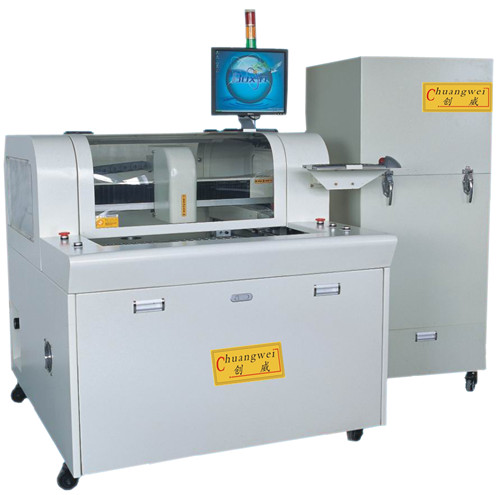

銑刀式郵票孔pcb分板機，全自動郵票孔pcb分板機，CW-F01
銑刀式郵票孔pcb分板機，全自動郵票孔pcb分板機，CW-F01主要特點優勢：
1，本機采用人機界面WindowsXP作業系統，簡明而人性化的界面設計，自動切割路徑校正系統，高像素CCD程序制作及區塊程序和單步程序編輯及修改，兩平臺交互工作的PCB的上下料裝置，能有效地降低機器等待時間，從而達到理想的生產效率。
2，配置高像素CCD放大鏡頭，輔助程序示教及編輯功能，精度更高更精確，圖像更清晰。
3，自動MARK點定位校正系統，移動路徑有實時顯示和模擬路線跟蹤，顯示一目了然，自動對位校正功能，切割精度更高，PCB只要在3mm之內的范圍內放偏，機器視覺都可以進行自動路線校正，放寬了操作員在放板時精度的要求，大大提高了工作效率。
4，程序的左右工作臺復制、區塊復制、陳列、多角度連接板復制、單步跟蹤修改功能、區塊編輯修改功能，精確簡化了程序制作的時間，提高編輯效率。
5，大功率進口風機制作的吸塵器和10V的高電壓靜電消除裝置，吸塵效果更加理想，噪聲更小。
6，刀具壽命監測，銑刀切割一定距離后會自動上升和下降至另一段未切割的刀刃位置，上下距離及次數可根據刀刃長度設定，延長銑刀壽命。
7，透明的安全門設計，使加工過程一目了然，開門有急停和減速50%運行的兩種方式供不同的客戶選擇，急停是預防加工時的意外，提供一個安全檢查的操作環境。減速50%是為了在做程序的時候方便編程人員對加工過程的監視。
8，利用兩平臺連滑交換加工放置PCB基板，減少等待時間，提高產量。
以上是東莞創威四種常用的可分切郵票孔pcb板的分板機設備，但這四種郵票孔pcb分板機的價格檔次不一樣，從幾千到十幾萬不等，因此各位新老客戶需要時可在線詳細咨詢創威客服或電話咨詢，這四種郵票孔pcb分板機除了分郵票孔pcb板之外，對于各種橋接板，不規則形狀，圓弧分板等皆可適用。東莞創威始終堅持技術創新，持續改進，不斷的爭取為客戶創造更大的價值的分板機設備。
